Параметры упаковки (Д/В/Ш, вес):

40л - 40/40/54 см (13,5 кг)

60л - 45/45/59 см (15,5 кг)

85л - 51/51/67 см (20 кг)

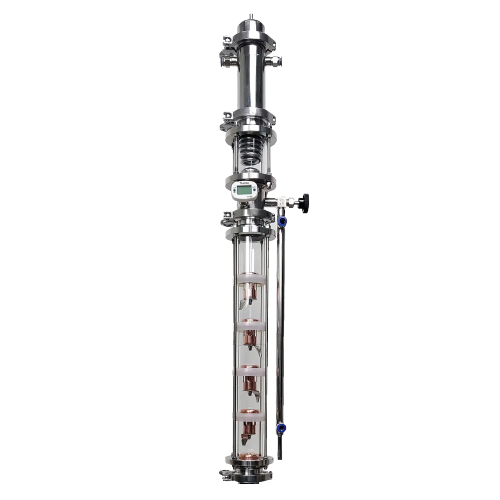

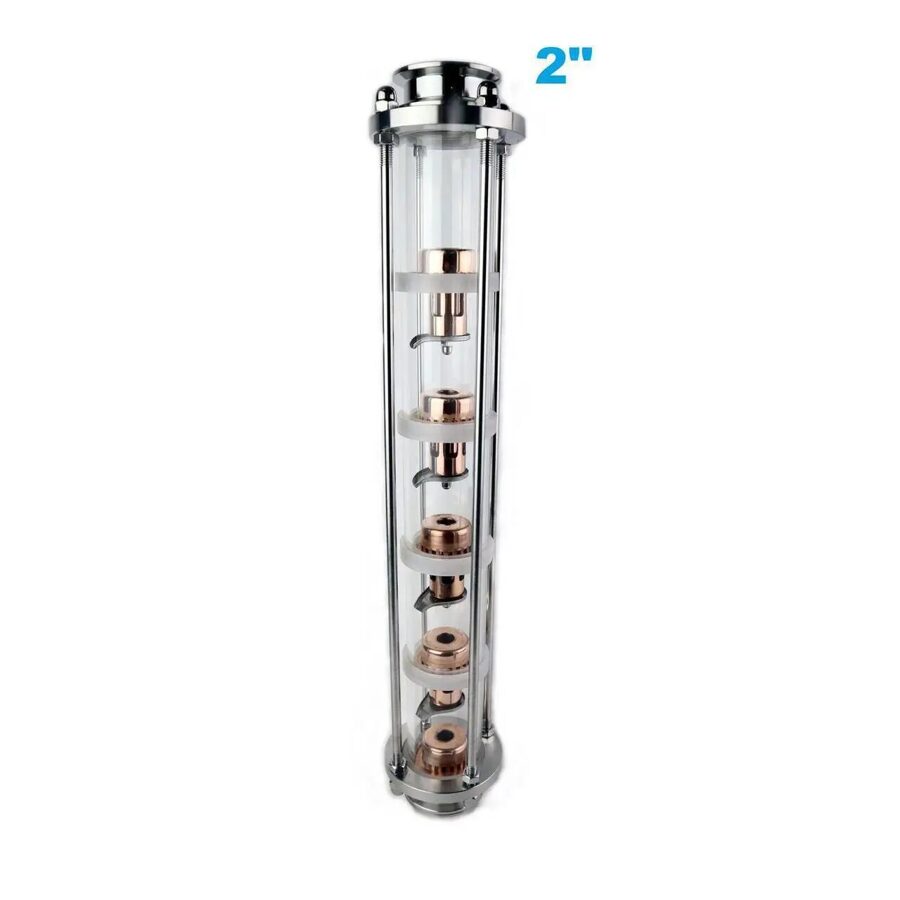

Стеклянная колпачковая колонна с узлорм отбора "по жидкости", доохладителем и дефлегматором Димрота

Собственное производство (Magnum Still)

Под кламповое соединение 2"

MagPro Visual - профессиональный узел отбора "по жидкости" со смотровым окном и концентратором флегмы

Принцип работы: Конденсат, стекая по сферической крышке узла, попадает в флегмонакопительную зону. Избыток жидкости через круглые отверстия направляется в концентратор флегмы, стекает по стенке вниз и центрируется короткой трубкой.

С помощью игольчатого крана можно отрегулировать процесс отбора жидкости. Настройка покапельного отбора "голов" не вызывает никаких трудностей.

Термометр находится в паровой зоне, что дает возможность измерять температуру пара без попадания на него конденсата и без скачков температуры.

Проходные отверстия для пара и флегмы расположены в шахматном порядке. Благодаря такому решению пар не препятствует движению флегмы внутри "стакана" и весь конденсат попадает в центр узла отбора (концентратора флегмы). Далее он направляется в центр царги для орошения насадки.

• 2" Узел отбора MagPro Visual
• Термометр электронный
• Ниппель (гермоввод, кабельный ввод), латунь никелированная

Доохладитель (Magnum Still)

Доохладитель имеет внутри проволоку накрученную по спирали для направления потока воды по кругу, что обеспечивает максимальную теплоотдачу охлаждающей воды. Мощность такого конденсатора до 4,5 кВт (до 10 л/ч.) при отборе продукта "по жидкости".

Штуцера для подвода и отвода охлаждающей воды имеют внутреннюю резьбу 1/4". Быстросъемные соединения предназначены для подключения шланга с внешним диаметром 10 мм.

• 2" Узел отбора MagPro Visual со смотровым окном + нипель
• Термометр электронный
• Кран тонкой настройки (игольчатый кран) из нержавеющей стали
• Доохладитель внутренняя резьба 1/4"
• Быстросъемное соединение 2 шт., латунь хромированная

ВНИМАНИЕ: важно при сборке, чтобы стрелочка на игольчатом кране была направлена ВНИЗ, на соединение с доохладителем (как показано на рисунке). В противном случае, может быть повреждена резьба соединения.

Двухрядный дефлегматор Димрота из нержавеющей стали
(стекло не входит в комплект)

Характеристики дефлегматора Димрота:

• Длинна трубки: ≈ 4,5 м
• Диаметр трубки: 6 мм
• Материал: Пищевая нержавеющая сталь AISI304
• Общая высота: ≈ 200 мм
• Высота от клампа до клампа: ≈ 125 мм
• Максимальная мощность конденсации: 3,5 кВт включительно
• Быстросьемы с внешней резьбой 1/4", под шланг 10 мм

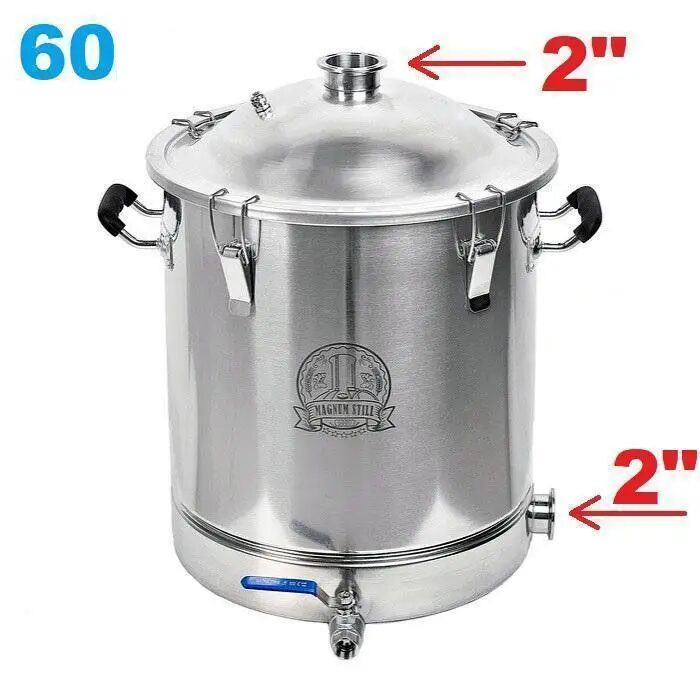

В комплектацию аппарата "Crystal Spirit" включен куб нового поколения с купольной крышкой на клампе 2 дюйма объемом 60 литров.

Преимущества усовершенствованных кубов:

• отсутствие сварных швов;
• безупречное качество полировки;
• абсолютная герметичность всех соединений;
• внешний вид - купольный;
• разметка литража внутри куба;
• уникальная система зажимов;
• прорезиненные термостойкие ручки.

Кубы предназначены для использования на плитах всех типов.

Крышка имеет купольную форму. Она надежно фиксируется с помощью системы зажимов, состоящую из пяти защелок. Силиконовая прокладка обеспечивает герметичность соединения. На крышке предусмотрена гильза для термометра, оснащенная специальной герметичной манжетой, и выход под кламп 2 дюйма. Функцию клапана избыточного давления выполняют защелки. Их гибкая конструкция стравливает избыточное давление. Шаровый кран обеспечивает слив.

При производстве кубов нового поколения используется инновационная технология. "Бесшовная" конструкция не позволяет застревать остаткам браги или скапливаться пригоревшим частицам. Идеальная шлифовка исключает появление коррозии и микротрещин.

В усовершенствованных кубах предусмотрен выход под ТЭН мощностью 3 или 4.5 кВт. ТЭН можно использовать в качестве альтернативного источника нагрева вместо плиты или совместно с ней для увеличения производительности.

Базовая комплектация куба:

• Перегонный куб 60 литров со сферической (купольной) крышкой под кламп 2"
• Силиконовая прокладка
• Термометр электронный
• Ниппель под термометр, нержавеющая сталь
• Кран сливной нержавеющая сталь, резьба 1/2" внутренняя
• Выход под ТЭН 2 дюйма
• Заглушка для выхода под ТЭН

Характеристики куба:

• Пищевая нержавеющая сталь AISI304
• Объем емкости 60 л.
• Объем крышки: ≈ 4 л.
• Толщина крышки 1,2 мм.
• Толщина стенки куба 1 мм.
• Толщина дна примерно 5 мм. Дно плоске, трехслойное, с алюминиевой прослойкой для равномерного распределения тепла. Материал дна AISI 430 (магнитная пищевая нержавеющая сталь)
• Ручки прорезиненные
• Муфта под кран с внешней резьбой 1/2". Кран из пищевой нержавеющей стали 1/2"
• Ребро жесткости для установки фальш-дна на растоянии примерно 80 мм. от дна
• Количество зажимов 5 шт.

Производитель - Magnum Still
